El módulo de carga solar

Solar USB Charging Module

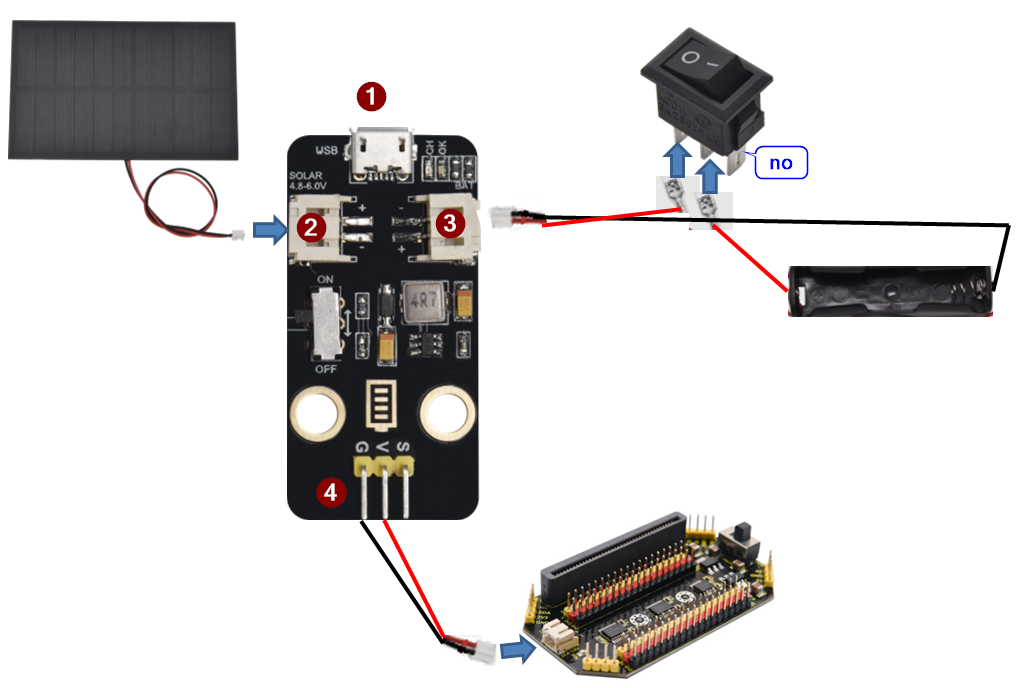

Es un módulo que no hemos encontrado mucha documentación, sólo aquí. y aquí  Su funcionamiento es el siguiente:

El Switch (el que está debajo del conector número 2)

• Si es ON entonces
  • (4) tiene tensión proveniente o de (3) o de USB
  • (3) recibe carga o de (2) o de USB
• Si es OFF es la negación de lo anterior

Si el interruptor esta en OFF la alimentación por 4 se pierde por lo tanto la maqueta se queda sin alimentación
LA MAQUETA HAY ALIMENTARLA POR USB Y EL SWITCH DE ESTE MÓDULO EN ON
No usar batería (ver más abajo "Batería 18650· el peligro de explosión 🔥🔥🔥)
No poner todo lo marcado en recuadro

Panel Solar

También poco podemos encontrar. Solo esto

Pero las características de salida depende de la luz solar (evidente) de la temperatura y de la impedancia de carga. Una simple luz de flexo ya proporciona una tensión:

Con el led azul que proporcionan en el kit, conectando la pata larga al rojo (+) y la corta al negro (-) podemos hacer ya un sencillo experimento

La placa solar NO proporciona suficiente energía para alimentar la maqueta por sí sola. Aunque la orientemos al sol
