Conexiones

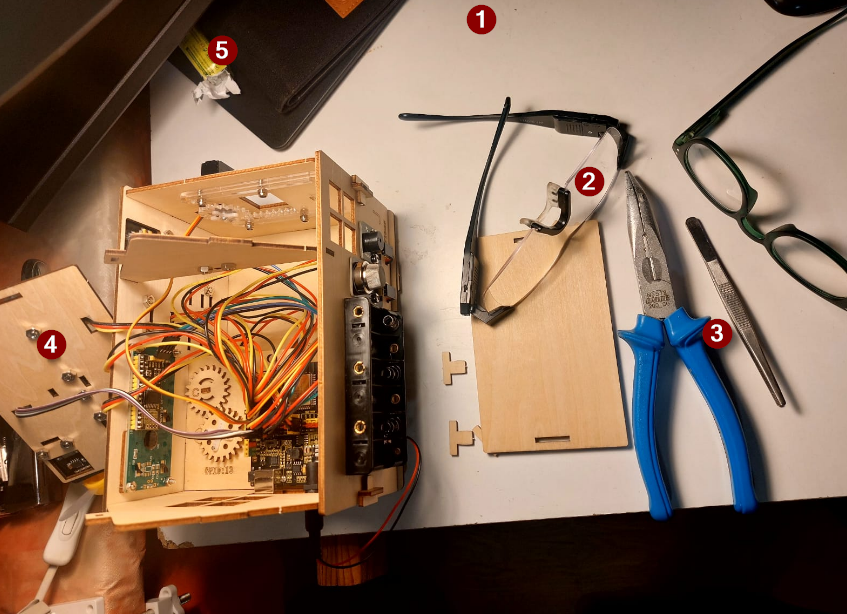

RECOMENDAMOS NO TENER PRISA Y UTILIZAR
1 BUENA ILUMINACIÓN
2 GAFAS - LUPA
3 PINZAS O TENAZAS PUNTA FINA
4 NO MONTAR EL TEJADO
5 CHICLES-CARAMELOS PARA ARMARSE DE PACIENCIA

2025-10-21 23_43_54-WhatsApp.png

En https://docs.keyestudio.com/projects/KS5009/en/latest/docs/index.html hay fotos para ver PASO A PASO TODAS LAS CONEXIONES con fotos bien claras de donde van cada sensor y actuador.

EL SENTIDO DE LOS CABLES ES MUY FÁCIL: LA MASA G - GND SIEMPRE EL CABLE NEGRO

Aquí sólo vamos a nombrar de forma escueta donde va cada elemento y qué cable utilizar:

ELEMENTO A QUÉ PIN DEL ESP32 CABLE OBSERVACIONES
Sensor humedad DHT11 IO17 3 polos corto 15cm
LED amarillo IO12 3 polos corto 15cm
Sensor vapor IO34 3 polos corto 15cm
Ventilador IN- AL IO18
IN+ AL IO19
4 polos
sueltos en los dos extremos
ver detalle conexión ventilador
Sensor PIR IO14 3 polos corto 15cm
Botón izquierdo IO16 3 polos largo 20cm ojo tiene que ser el largo
Botón derecho IO27 3 polos largo 20cm idem
RFID IIC 4 polos da igual a qué IIC lo pongas, tienes 4 conectores
LCD1602 IIC 4 polos da igual a qué IIC lo pongas, tienes 3 libres, el otro lo has ocupado con el RFID
LEDS RGB IO26 3 polos corto 15cm
Sensor GAS IO23 3 polos largo 20cm ojo tiene que ser el largo
buzzer IO25 3 polos largo 20cm idem
servo ventana IO5 tiene su cable el marrón es la masa luego ya esta claro la forma de conectarlo
servo puerta IO13 idem idem
la alimentación del portapilas

sólo hay un sitio

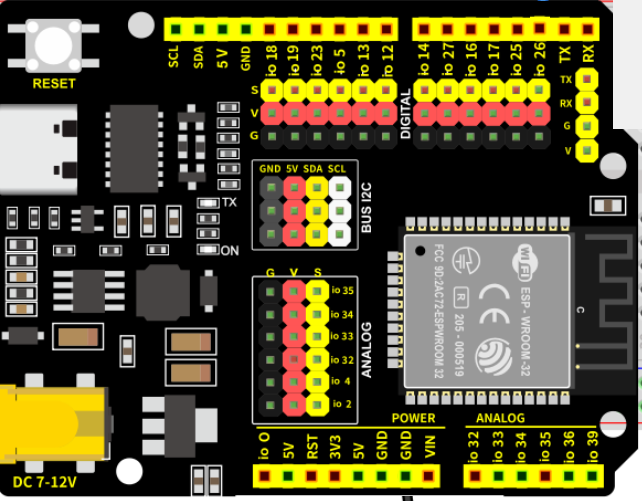

Resulta difícil localizar los pines, aquí tienes una imagen ampliada del ESP32

2025-10-22 00_45_49-WhatsApp.png

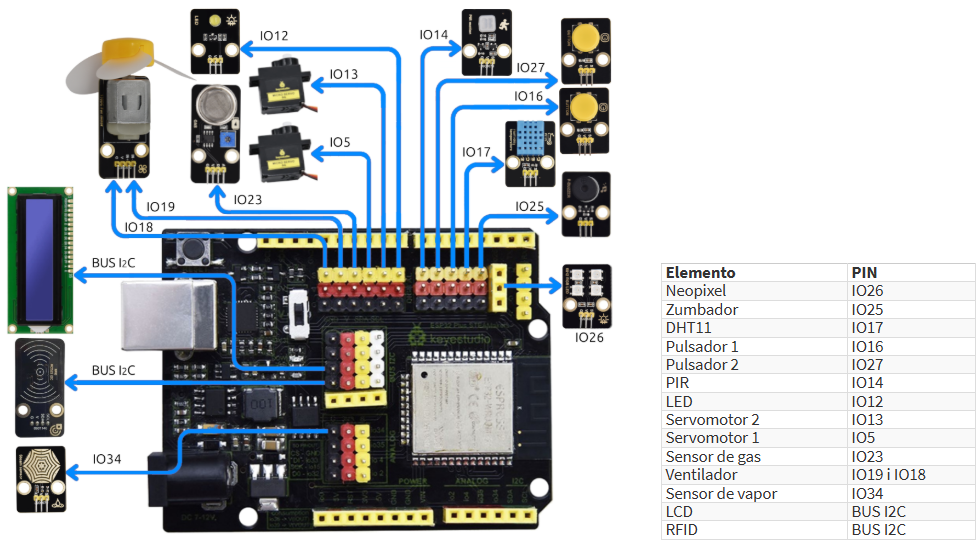

Un resumen

2025-10-22 08_25_30-.png

Fuente Innovadidactic con permiso del comercial

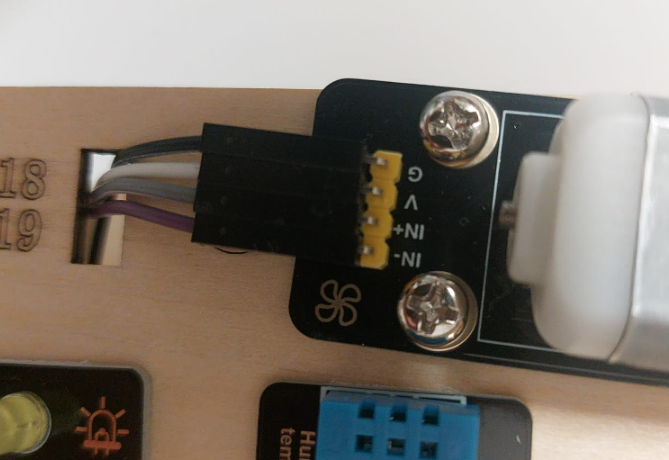

Detalle conexión ventilador

Son 4 cables, viendo la foto :

2025-10-22 00_27_51-WhatsApp.png

  • El negro masa G
  • El blanco la alimentación V
  • El gris al IN+
  • El morado al IN-

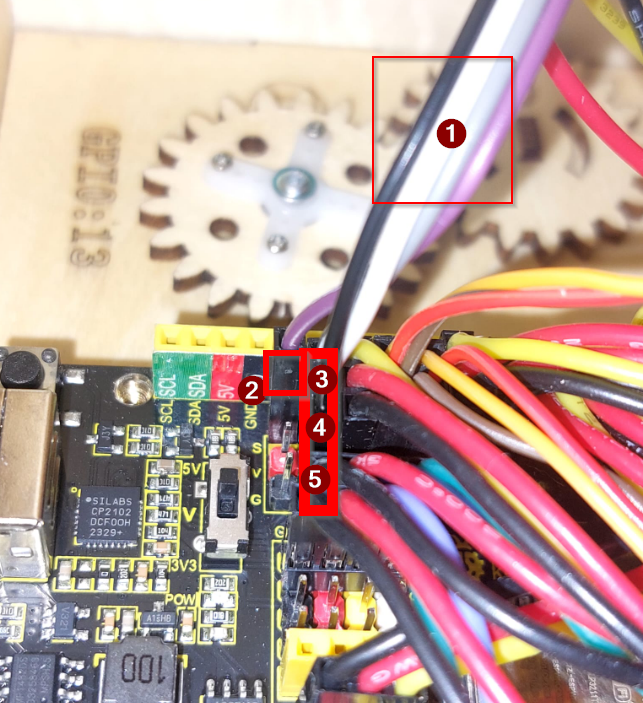

Esto se tiene que conectar

  1. bajar el cable de 4 polos
  2. Desplazar el morado IN- al IO18
  3. El gris IN+ al IO19
  4. El blanco a V como es alimentación al macho rojo del IO19 (vale también el del IO18)
  5. La masa al macho negro del IO19 (vale también el del IO18)

Los pasos 3-4-5 están alineados al IO19
El que esta separado es el paso 2

2025-10-22 00_25_56-WhatsApp.png

AHORA YA PUEDES PONER EL TEJADO.
