Montando las paredes

Lo primero es hacer una U con la pared principal y las dos paredes que tiene ventanas (la que hemos montado el cristal que se mueve y otra pared sin ningún elemento electrónico). Todos los elementos se fijan con unas T de madera fáciles de poner aunque a veces se resisten.

Fuente https://docs.keyestudio.com/projects/KS5009/en/latest/docs/index.html

Luego uniremos con

  • La pared trasera que tiene el portapilas
  • El suelo que tiene la placa (OJO no te olvides)
  • Un lateral del tejado que tiene las luces

Fuente https://docs.keyestudio.com/projects/KS5009/en/latest/docs/index.html

El siguiente elemento NO LO PONDRÍA PUES DIFICULTA LAS CONEXIONES.
DEJARLO PARA DESPUÉS DE REALIZAR EL CABLEADO.


Fuente https://docs.keyestudio.com/projects/KS5009/en/latest/docs/index.html

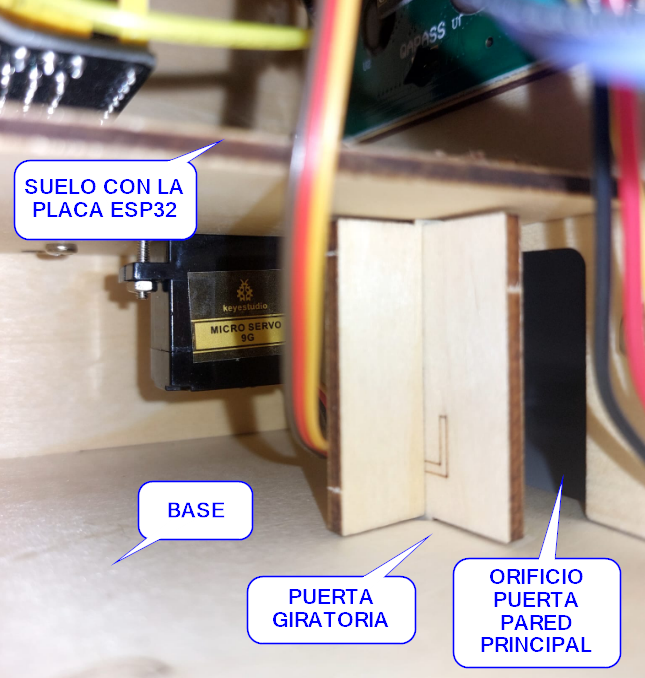

El siguiente elemento es difícil de visualizar, es unir la base con una puerta giratoria con el suelo que tiene la placa

Fuente https://docs.keyestudio.com/projects/KS5009/en/latest/docs/index.html

A lo mejor con una foto, ayuda a cómo tiene que ser :

2025-10-22 00_12_33-WhatsApp.png

Finalmente encajamos la rueda dentada especial en la parte superior de la puerta giratoria.

Fuente https://docs.keyestudio.com/projects/KS5009/en/latest/docs/index.html
