Conexiones

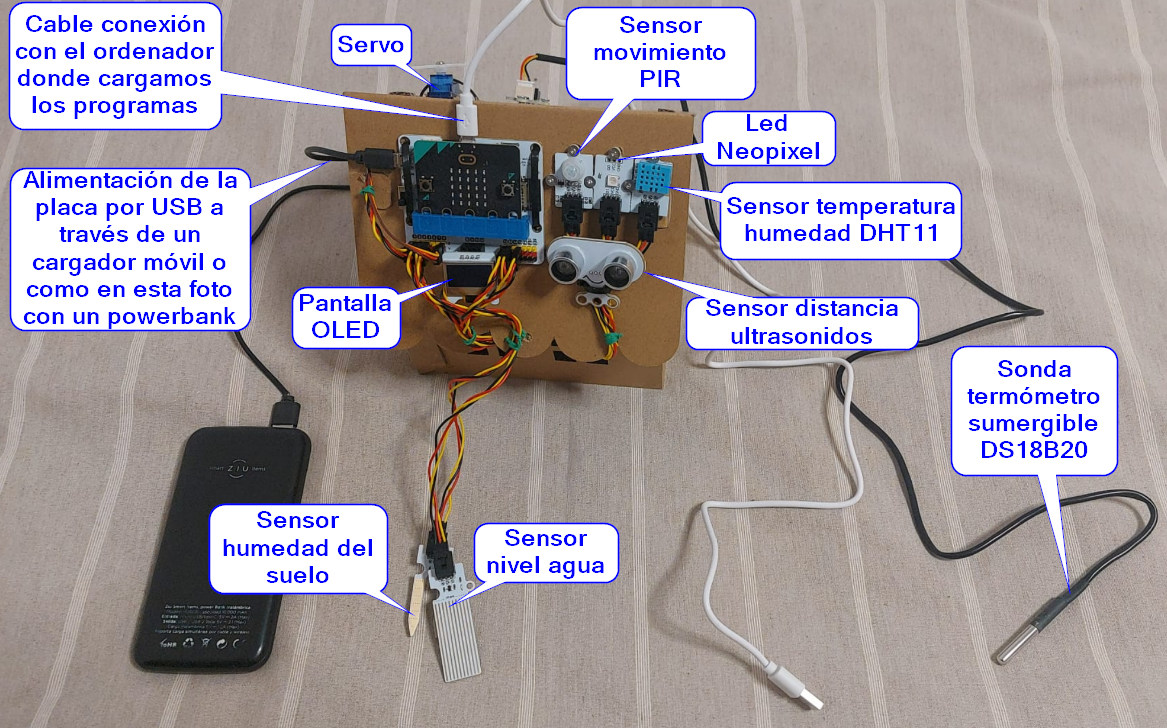

La maqueta es fácil de montar, pero las conexiones requieren destreza. Las conexiones a la placa micro:bit que proponemos son las siguientes, respetando que algunos sensores son analógicos por lo tanto tienen que estar en los pines analógicos de la micro:bit que son P1, P2, P3, P4 y P10:
| Elemento | Conexión | Observación |
| TERMOMETRO SUMERGIBLE | P1 | Analógico |
| Sensor de nivel de agua | P2 | Analógico |
| Led Neopixel | P14 | Datos |
| Sensor humedad del suelo | P4 | Analógico |
| Servo | P9 | Pulsos digitales |
| Sensor movimiento PIR | P3 | Analógico |
| Sensor distancia ultrasonidos | P13 | Pulsos digitales |
| Sensor DHT11 | P15 | Datos digitales |
El Pin3 es compartido con la matriz de leds con la columna vertical.
Como el sensor PIR es pull up (ver sensores) cuando no detecta es un 1, por lo tanto se enciende la columna vertical de la matriz de leds de la micro:bit cuando no detecta movimiento.

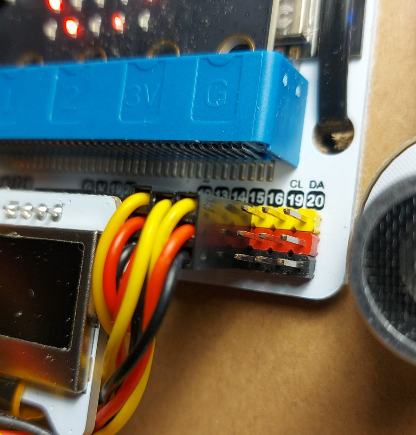

Las conexiones hay que respetar la polaridad:
- El cable negro a masa, también marcado como G Ground
- El rojo el del medio que es la alimentación V Voltios
- El amarillo los datos, también marcado como S salida

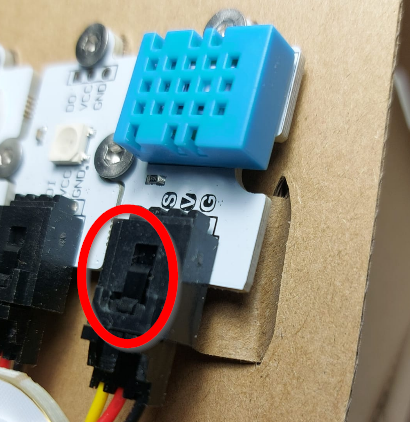

La polaridad también se tiene que respetar en los diferentes elementos, pero es dificil equivocarse pues tiene una pestaña que impide su conexión al revés :

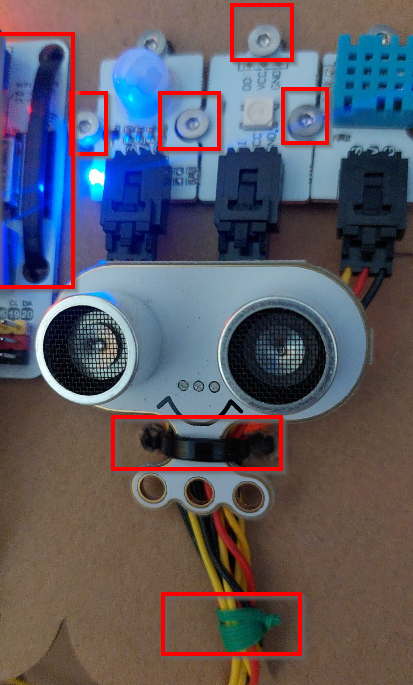

Los diferentes elementos se pueden unir a la maqueta de cartón con bridas, tornillos o alambres forrados:
