Las paredes

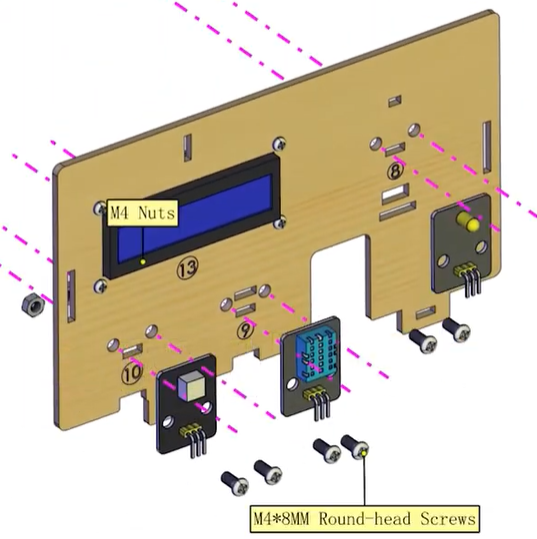

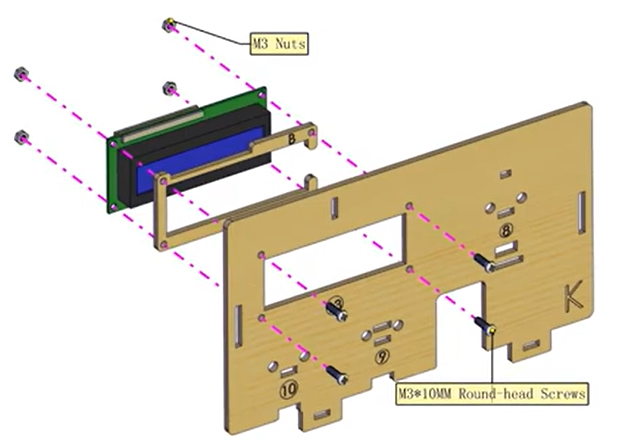

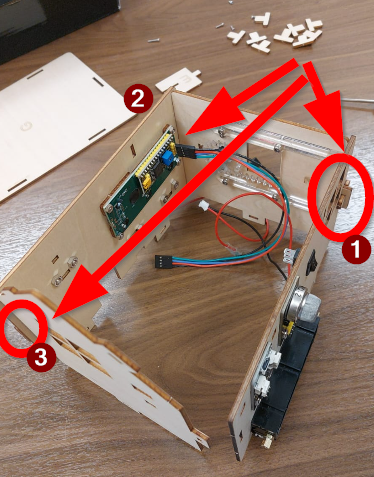

Montamos la pared del display LCD, ojo que los pines del display LCD tienen que quedar a la izquierda, a la esquina

Captura Youtube KS4027 (KS4028)Microbit Smart Home autor Keyestudio licencia Youtube

Ponemos el sensor DHT11 azul, el sensor PIR y el LED

Captura Youtube KS4027 (KS4028)Microbit Smart Home autor Keyestudio licencia Youtube

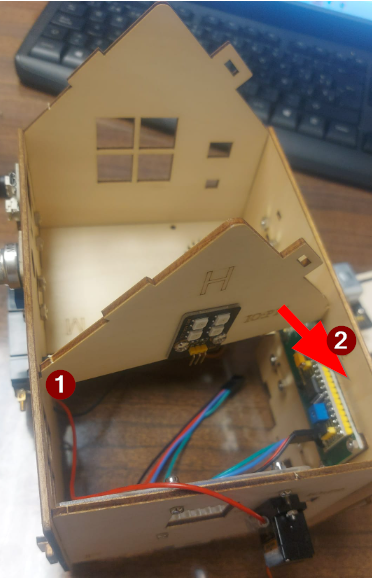

Recomendamos poner ya los cables del LCD antes de colocar la pared pues después no hay espacio para ponerlo

Son los cables que son 4, uno de ellos azul. La regla es sencilla: el negro a masa (queda pues el cable negro en la parte superior)

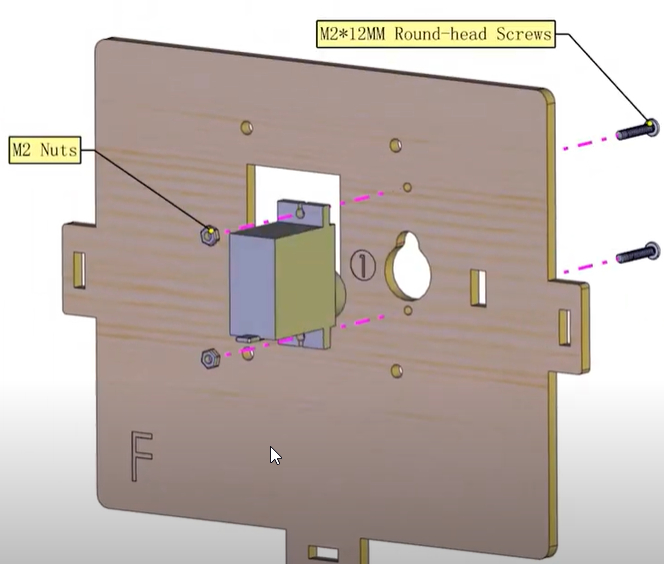

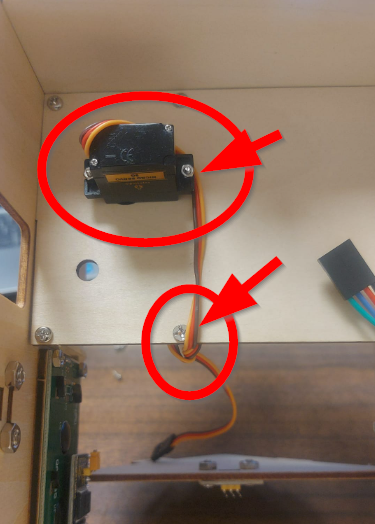

Para la pared de la ventana utilizaremos un servo, que irá hacia el exterior y hay que utilizar dos tornillos largos muy finos

Captura Youtube KS4027 (KS4028)Microbit Smart Home autor Keyestudio licencia Youtube

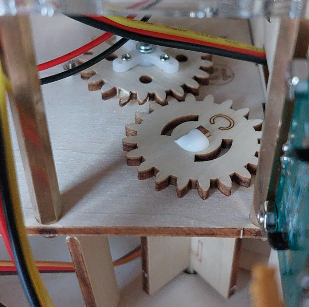

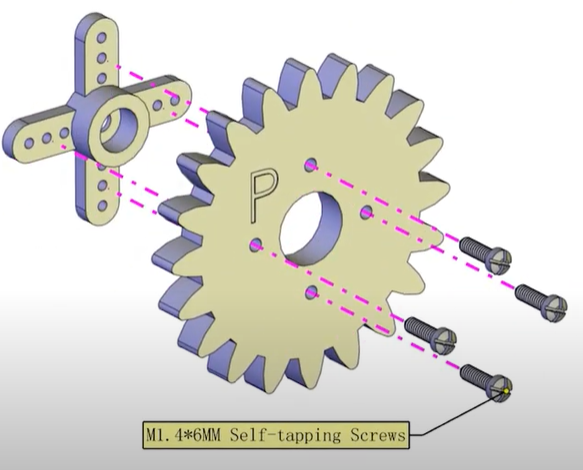

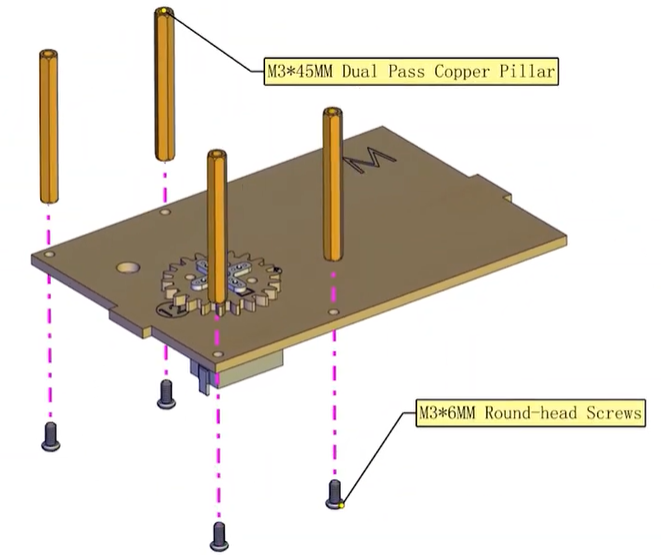

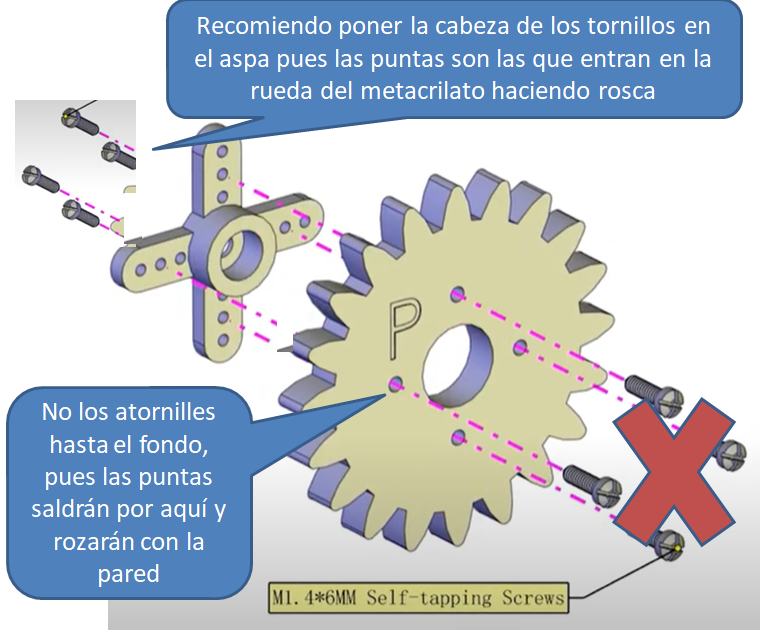

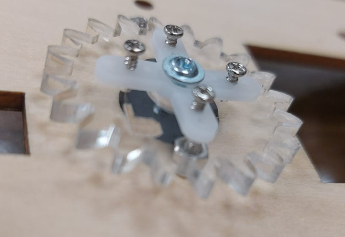

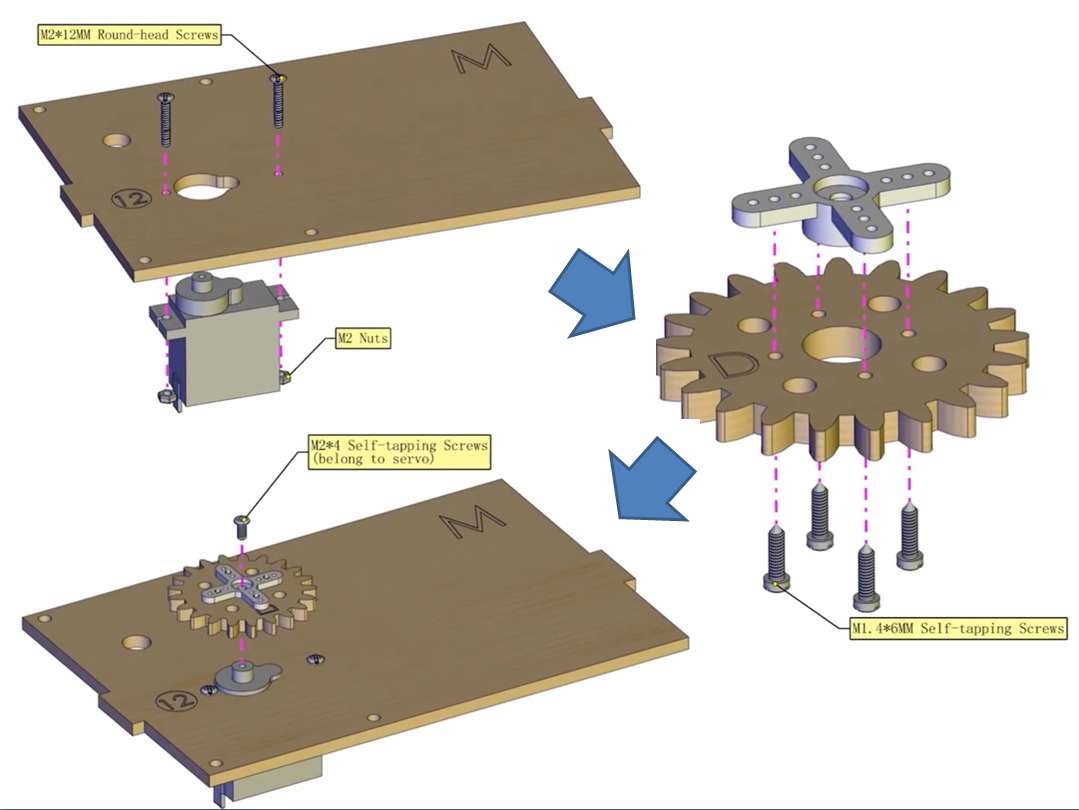

Para la rueda dentada, utilizar los tornillos con punta para que se fijen en la cruz de plástico

Captura Youtube KS4027 (KS4028)Microbit Smart Home autor Keyestudio licencia Youtube

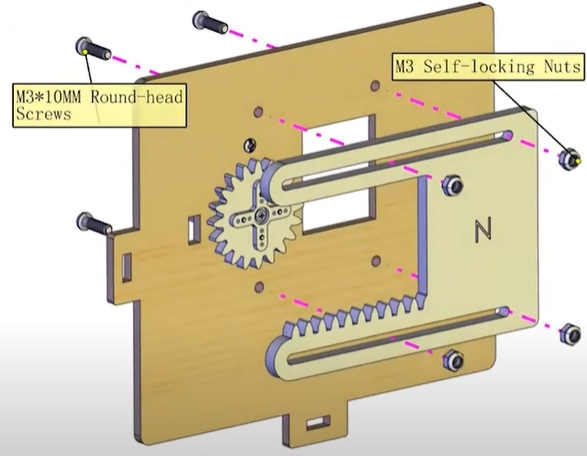

Colocamos la ventana abierta pues es la situación de reposo del servo y los tornillos llevan tuercas bloqueantes que no tienen que apretar la ventana tiene que moverse libremente

Captura Youtube KS4027 (KS4028)Microbit Smart Home autor Keyestudio licencia Youtube

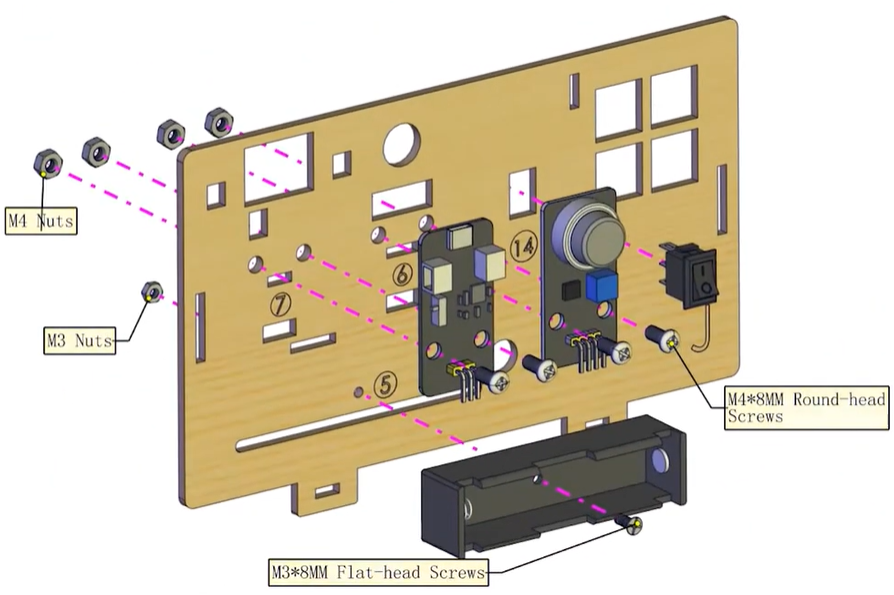

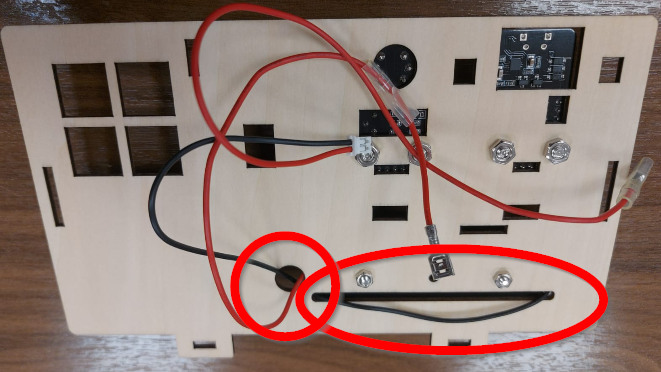

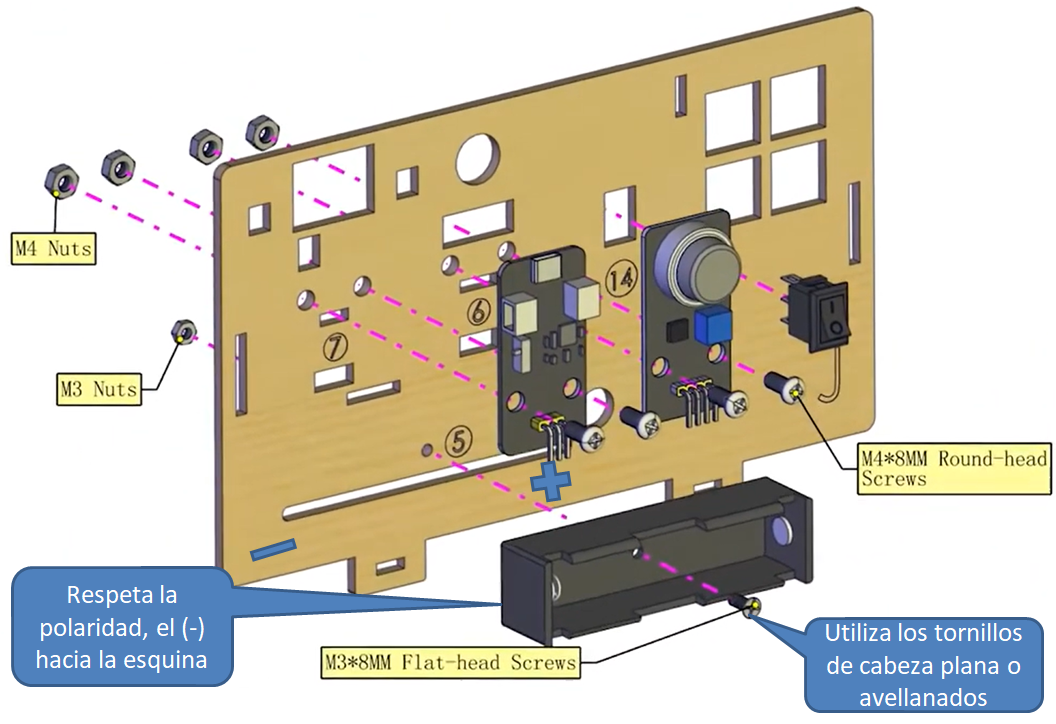

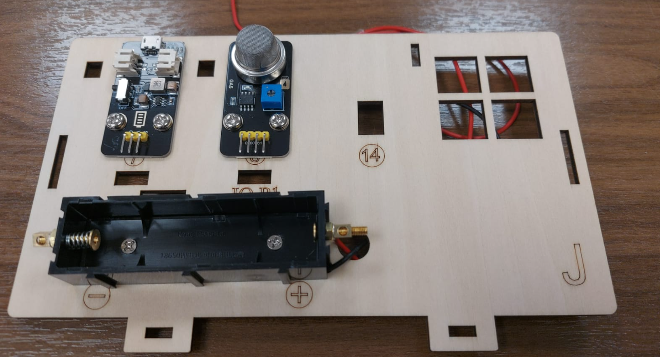

La pared posterior no tiene dificultades especiales. El tornillo del portapilas tiene que tener la cabeza plana pues de lo contrario la pila no entra

Captura Youtube KS4027 (KS4028)Microbit Smart Home autor Keyestudio licencia Youtube
