Conexiones

¿Cómo se conectan los cables Dupont?

Es muy fácil, el cable nebro siempre es la masa :

SI HAY MENOS CABLES, SEGUIR EL MISMO CRITERIO por ejemplo en la foto ves que el cable de alimentación que sale de la interface PH2.0MM Solar USB Charging Module tiene 3 machos y el cable tiene 2 (positivo y negativo) pues seguir el mismo criterio: Negro a masa:

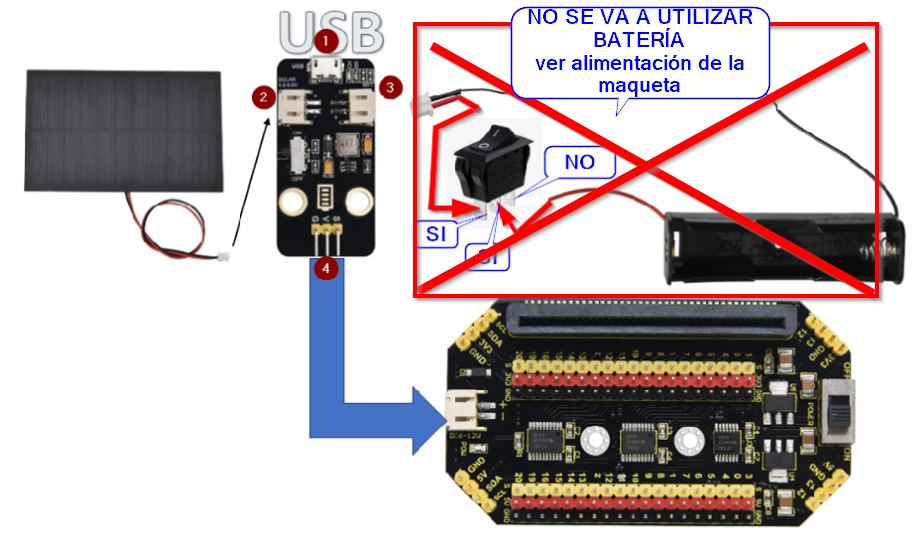

Alimentación

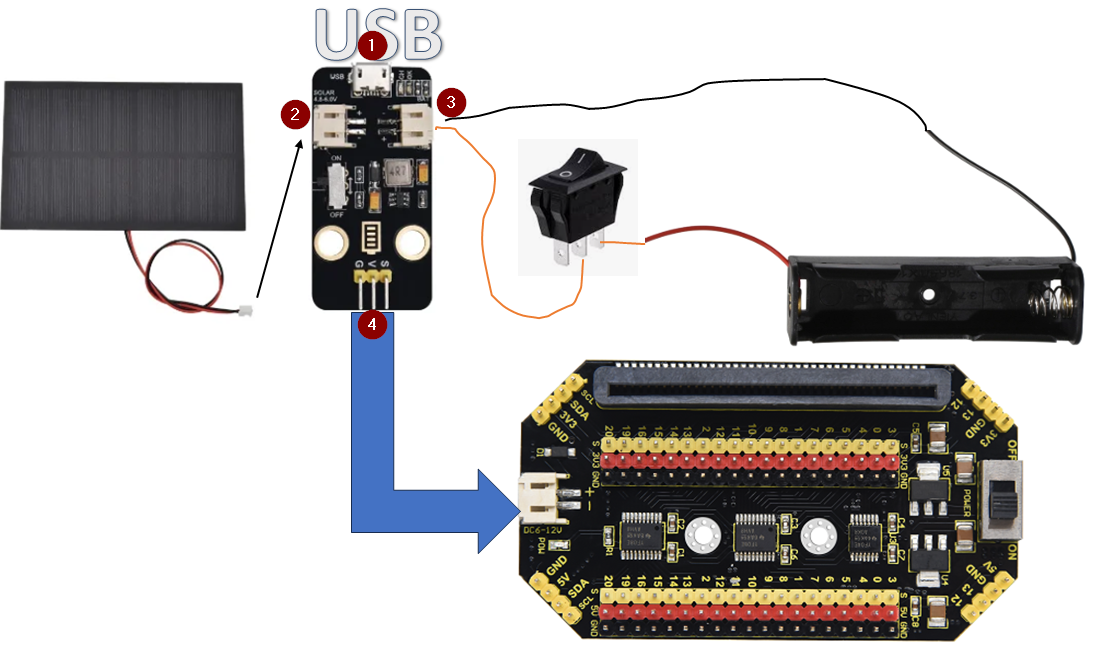

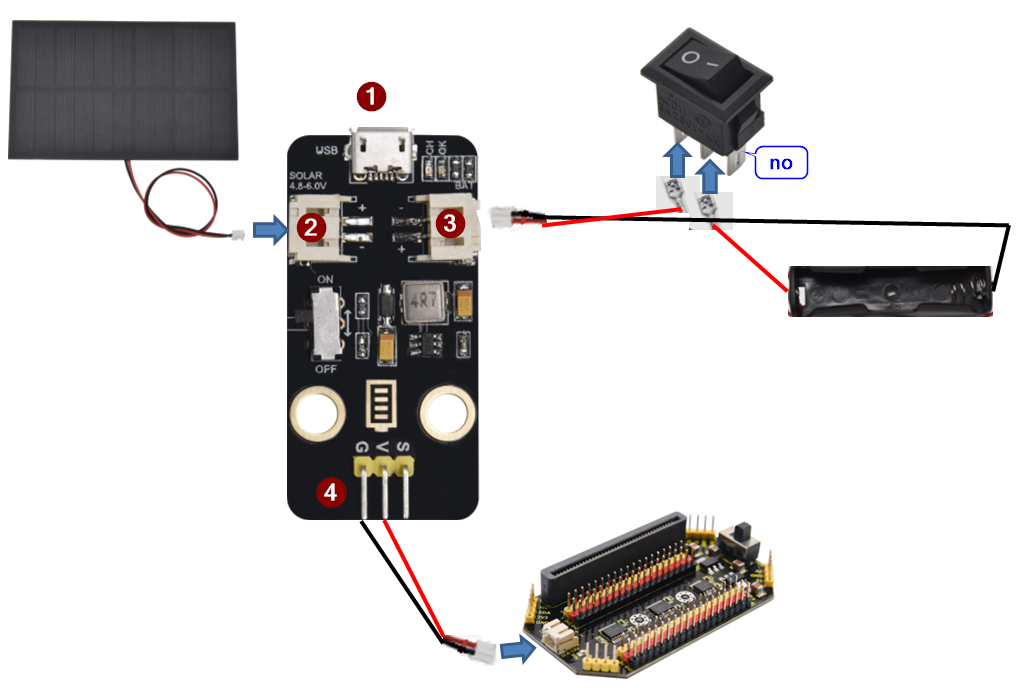

La placa solar, la batería y el puerto USB  se conectan a través de la interface PH2.0MM Solar USB Charging Module (ver foto anterior)

1. Conector para alimentar a través de un USB externo
2. Conector a la placa solar
3. Conector a la batería
4. Conector a la placa de expansión de micro:bit

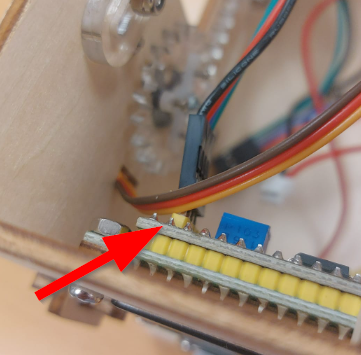

Detalle de cómo pasar el cable 4 a  la placa expansión micro:bit

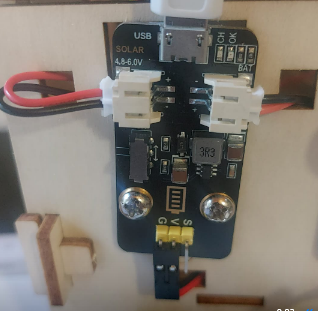

Detalle de cómo pasar los cables que salen de la batería

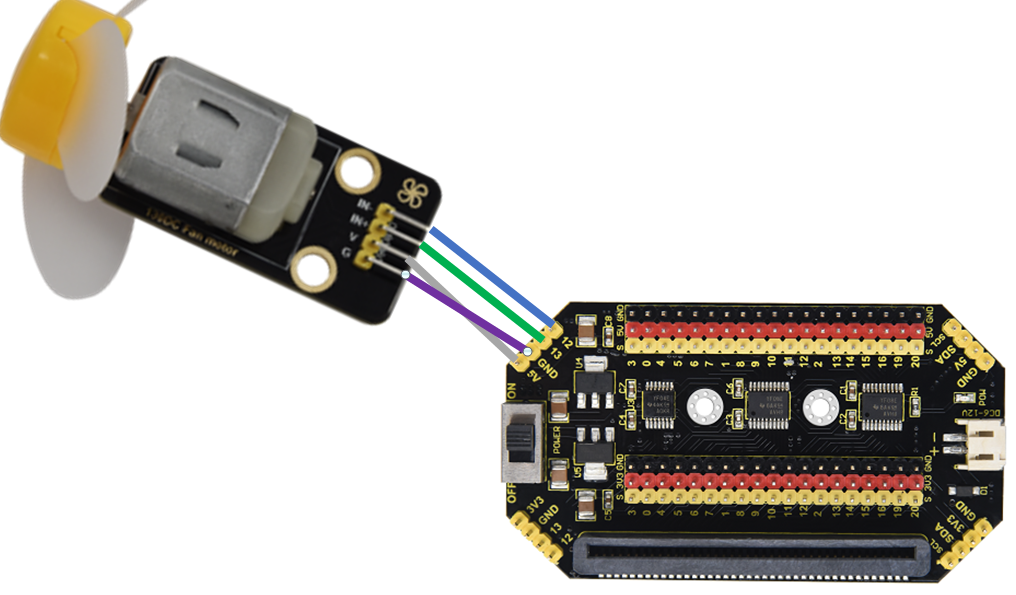

El motor

El IN va al 12 y en OUT va al 13 (realmente da igual, si se conecta al revés el motor gira hacia el otro lado) PERO

EL ORDEN DE LA ALIMENTACIÓN Y LA MASA CAMBIA. SI TE FIJAS EL G EN EL MOTOR ESTÁ EN EL EXTREMO IZQUIERDO Y LA ALIMENTACIÓN V (Voltios) EL SIGUIENTE
MIENTRAS QUE EN LA PLACA DE EXPANSION MICRO:BIT EN EL EXTREMO ESTAN LOS 5V Y EL SIGUIENTE MASA
HAY QUE INTERCAMBIAR LOS CABLES como en la figura

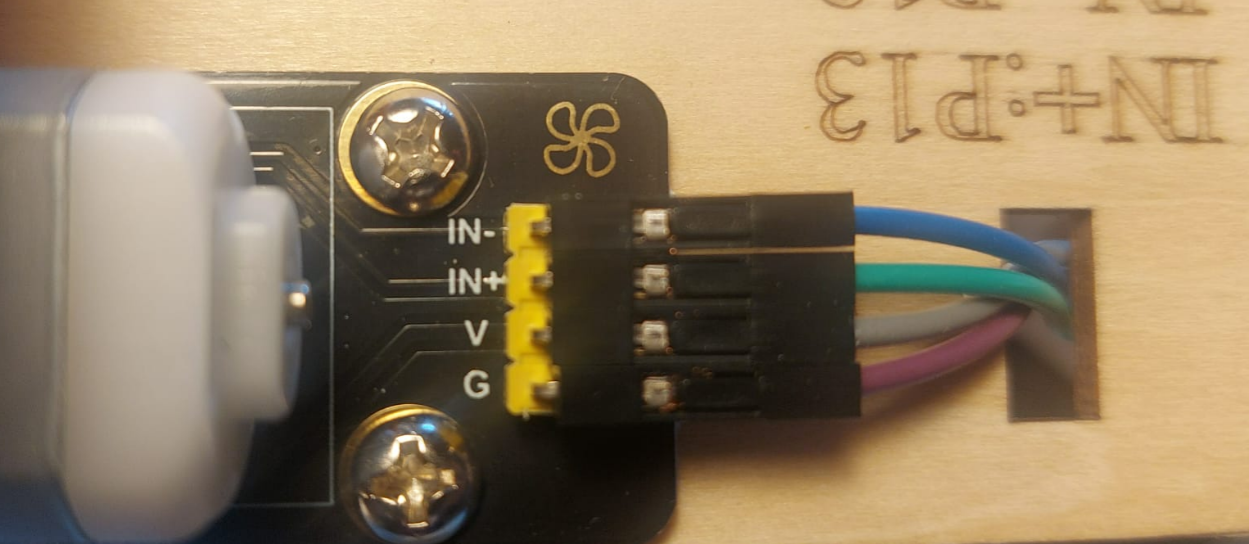

Detalle en el motor

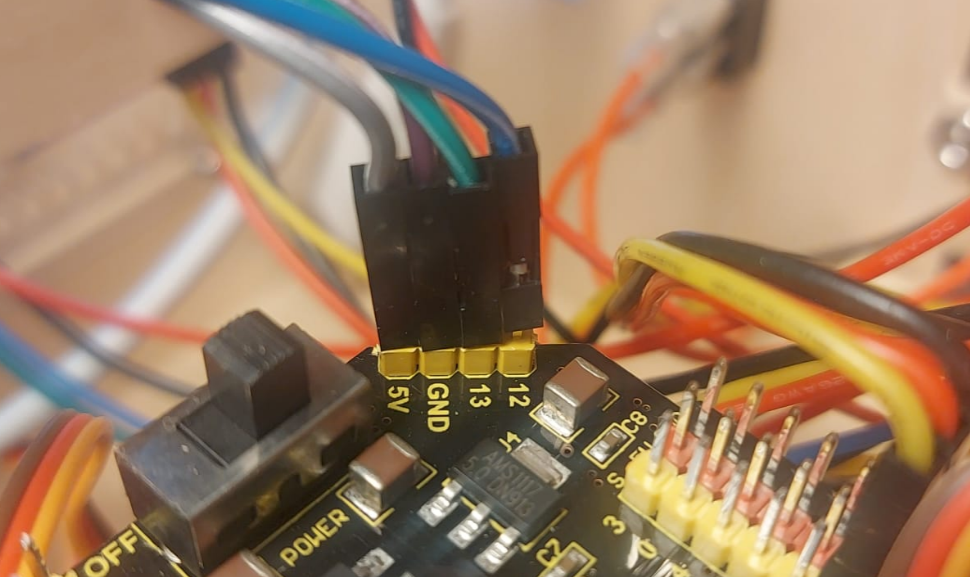

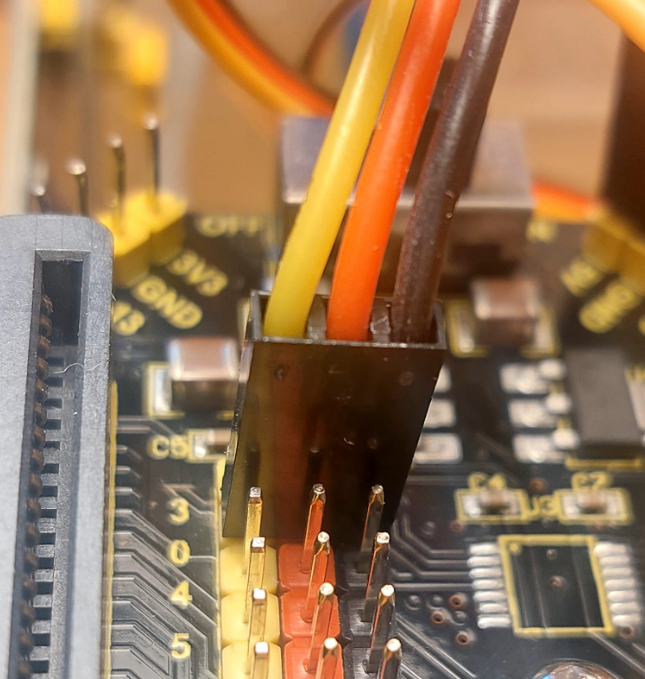

Detalle en la placa

SI TE FIJAS, EL GRIS Y EL VIOLETA ESTAN INTERCAMBIADOS DE ORDEN

DISPLAY LCD

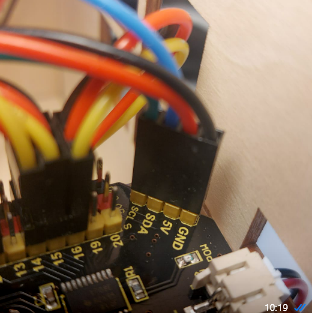

Si has sido previsor, ya tenías conectado el cable en el LCD cuando montamos las paredes:

En la placa de expansión micro:bit se colocan en el conector especial SCL, SDA, 5V GND y se respeta el orden

LOS DEMÁS ELEMENTOS

Los conectamos según indican las figuras

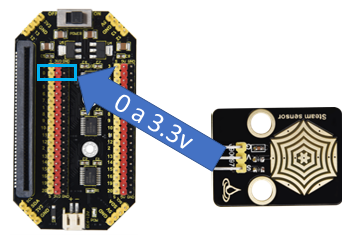

para el sensor de humedad OJO va en el conector que esta cerca de la micro:bit. La razón es que va a 3.3V para poder leer su valor que es analógico, no digital.

Componente	Nomenclatura	PIN

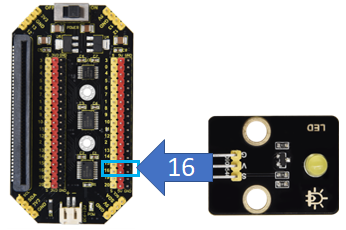

LED amarillo		16

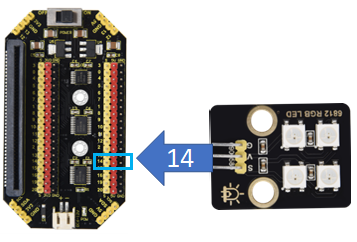

Módulo RGB	6812 2x2 full color RGB Module	14

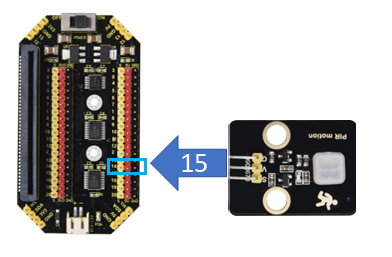

Sensor PIR		15
Sensor de humedad	Steam Sensor	0 pero de los conectores 3.3V

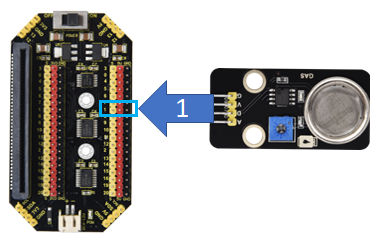

Sensor de gas	MQ-2	1

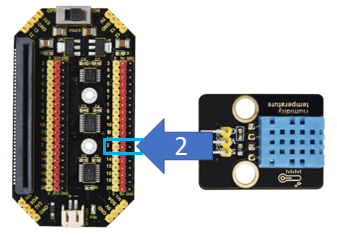

Sensor H-T	DHT11	2

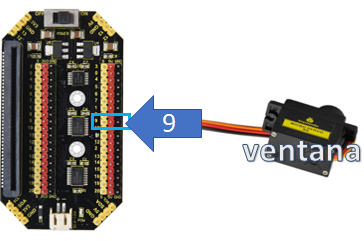

Servo ventana		9

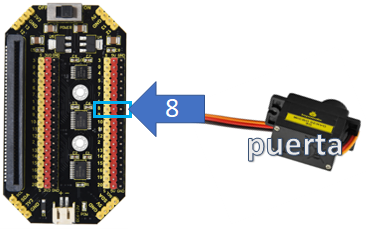

Servo puerta		8
