¿Qué es Echidna Black?

Es una Shield de Arduino diseñada para facilitar la programación del Arduino en los últimos cursos de primaria y primeros de secundaria, pensado en minimizar el cableado de la electrónica (ya lo sabemos pues es una Shield) y enfocado a nivel educativo y al lenguaje por símbolos
¿Por qué hemos elegido esta Shield?  Porque tiene un buen equilibrio calidad/precio sencillez/potencial orientado a últimos cursos de primaria, primeros de secundaria.
Es OpenHardware, por lo tanto es un proyecto con garantías de estabilidad, libre, colaborativo y vivo, con la misma filosofía que la placa Arduino.

Como puedes ver NO HAY CASI DIFERENCIAS DE ENTRADAS Y SALIDAS ENTRE UNA ECHIDNA SHIELD Y UNA ECHIDNA BLACK
La diferencia es el cerebro, la placa microcontroladora:
- En la Echidna Shield no lo tiene, le tienes que acoplar una placa Arduino UNO
- En el caso de ECHIDNA BLACK lo tiene integrado (exáctamente un Arduino Nano por lo tanto tiene A6 temperatura y A7 micrófono que la anterior no tiene)

DIFERENCIA: La EchidnaBlack tiene dos entradas analógicas más que la Echidna Shield para tus programas:
- A6 temperatura
- A7 micrófono

EN EL CASO DE LA ECHIDNA BLACK NO ES PROPIAMENTE UNA SHIELD pues NO NECESITA LA PLACA ARDUINO ya la integra ella misma

Echidna black versión 1

Fuente Echidna.es

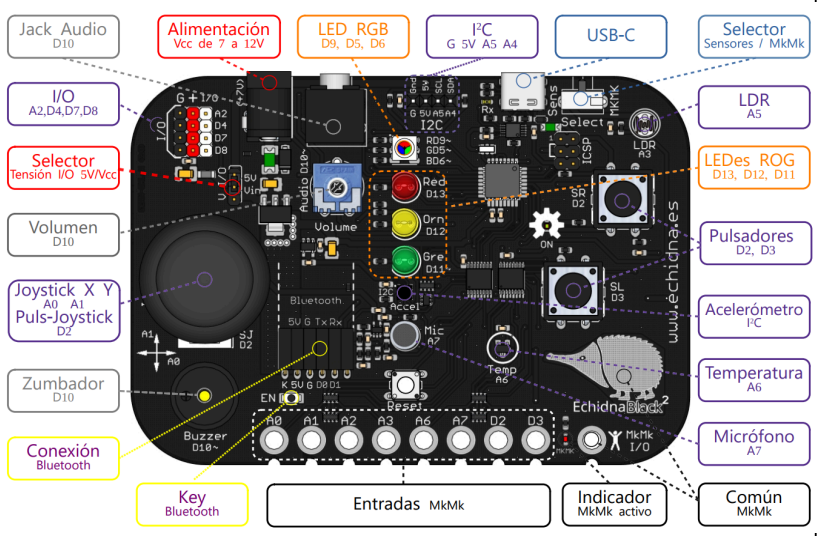

Echidna black versión 2

Fuente Echidna.es

• Salidas o actuadores:
  • Diodos LED Red D13, Orange D12 y Green D11.
  • Diodo de 3 colores RGB gobernados por D9, D5 y D6 respectivamente.
  • Audio en D10.
• Entradas o sensores:
  • Joystick (estupendo para hacer proyectos atractivos) xy con A0 y A1
  • Acelerómetro (idem) xy
    • Echidna red y black v1 en A2 y A3
    • Echidna black v2 va por I2C
  • Luz LDR
    • Echidna red y black v1 en A5
    • Echidna black v2 en A3
  • Botones digitales D2 y D3
  • Temperatura en A6 (Echidna black v1 y v2 )
  • Micrófono en A7 (Echidna black v1 y v2 )
• 8 entradas MakeyMakey: ¡Dos placas en una!: por lo tanto da más potencial a nuestros proyectos.
  •  A0, A1, A2, A3, A6, A7, D2, D3
• Conexión a periféricos: elementos externos que se pueden conectar:
  • Bluetooth que da más potencial a nuestros proyectos.
  • I/O pines para conexión de otros elementos
    • A2 (solo en Echidna black v2)
    • D4, D7 y D8
    • Cerca de estos pines hay un selector de alimentación para decidir de dónde reciben energía
      • posición 5V si utilizas componentes que no superan los 300mA, como un servo pequeño.
      • posición Vin si quieres utilizar componentes que superan esa corriente, tienes que utilizar la alimentación externa del jack y poner el jumper en esa posición

Te recomendamos visitar
- https://echidna.es/
Twitter :
- https://x.com/EchidnaSTEAM?s=20

Echidna Black (modelo 3D GmedranoTIC) by GmedranoTIC on Sketchfab
