Bluetooth III El HC06

ADVERTENCIA

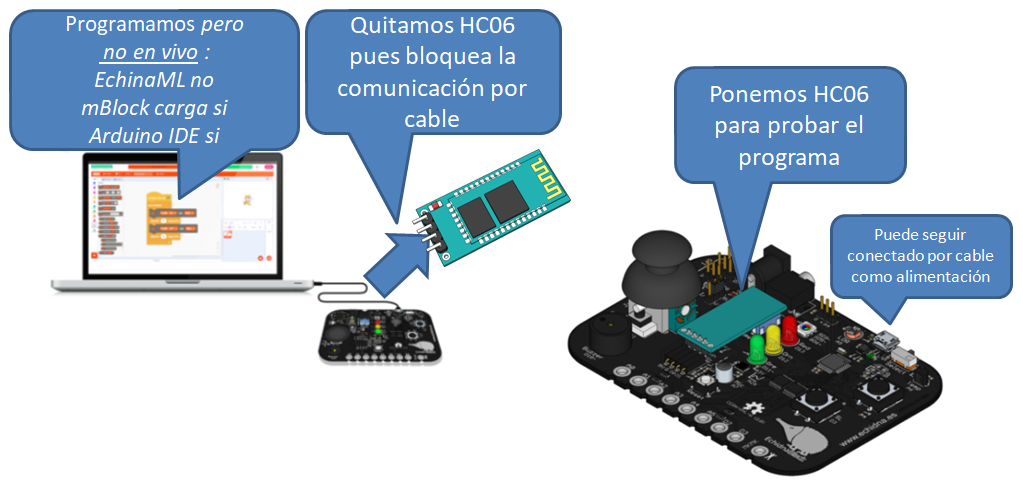

ATENCIÓN: COMO PUEDES VER LOS PINES DE TRANSMISIÓN Y DE RECEPCIÓN SON D0 Y D1 QUE COINCIDEN CON LA TRANSMISIÓN Y RECEPCIÓN DEL PUERTO SERIE UCB POR LO TANTO NO SE PUEDE UTILIZAR A LA VEZ EL HC06 Y LOS DATOS POR EL USB EL HC06 BLOQUEA LA COMUNICACIÓN POR CABLE

ESTA ES LA RAZÓN POR LA CUAL NO SE PUEDE UTILIZAR EL PROGRAMA ECHIDNA ML PARA PROGRAMAR
PUES TRABAJA EN VIVO, puedes utilizar cualquier programa que trabaje en carga: mBlock, ArduinoIDE...

Fuente de las imágenes: www.echidna.es

COMO SE CONECTA

Echidna tiene un conector preparado para conectar un módulo de Bluetooth

Nosotros utilizaremos un JY-MCU o HC-06 muy común y barato :

Para conectar el HC-06 lo hacemos hacia abajo de modo que coincida los pines:

En la foto aparece un echidna red

Een la black es igual hacia abajo pero ponlo en medio del zócalo para que coincida bien, pues en el Echidna Black el zócalo hembra tiene 6 pines y el HC06 tiene 4:

Imagen www.echidna.es
