Software del Arduino

El microcontrolador en la placa Arduino se programa mediante dos opciones de programación:

OPCIÓN LENGUAJE POR CÓDIGO

Recomendable a partir de secundaria. Es un lenguaje basado en Wiring y permite la programación del Arduino en un entorno de desarrollo (basado en Processing). El programa se llama ARDUINO IDE y se puede descargar desde la página oficial de Arduino: https://www.arduino.cc/en/software.

Hay otra posibilidad que es utilizarlo online, con la ventaja de tener tus proyectos "en la nube" y no depender del equipo. OJO, TIENES QUE TENER INSTALADO EL SOFTWARE CREATE AGENT
https://create.arduino.cc/getting-started/plugin/welcome


En los cursos de CATEDU se ha utilizado el lenguaje por código empezando desde cero en:

  • CURSO ARDUINO CON CÓDIGO donde se trabaja con el Arduino y con diferentes sensores y actuadores, con o sin placa Shield Edubásica.
  • CURSO DE DOMOTICA CON ARDUINO  donde se realiza una maqueta de una casa controlada con domótica. También el curso ofrece la versión de hacer la misma maqueta utilizando lenguaje gráfico por bloques.

Recomendamos estas hojas resumen si vas a trabajar con código:

OPCIÓN LENGUAJE GRÁFICO POR BLOQUES

Recomendado para primaria. Tenemos muchas posibilidades de lenguajes gráficos. Destacamos dos:

  • ARDUINOBLOCKS se trabaja online, muy visual y muy amigable. Está adaptado tanto para trabajar tanto Arduino como muchas placas controladoras y en el aula. Podemos verlo en los siguientes cursos:
  • MBLOCK  Basado en Scratch. Aunque es un programa especializado en el robot comercial mBot, (basado en Arduino), el mismo programa está adaptado para programar Arduino.

Otros softwares para programar con bloques

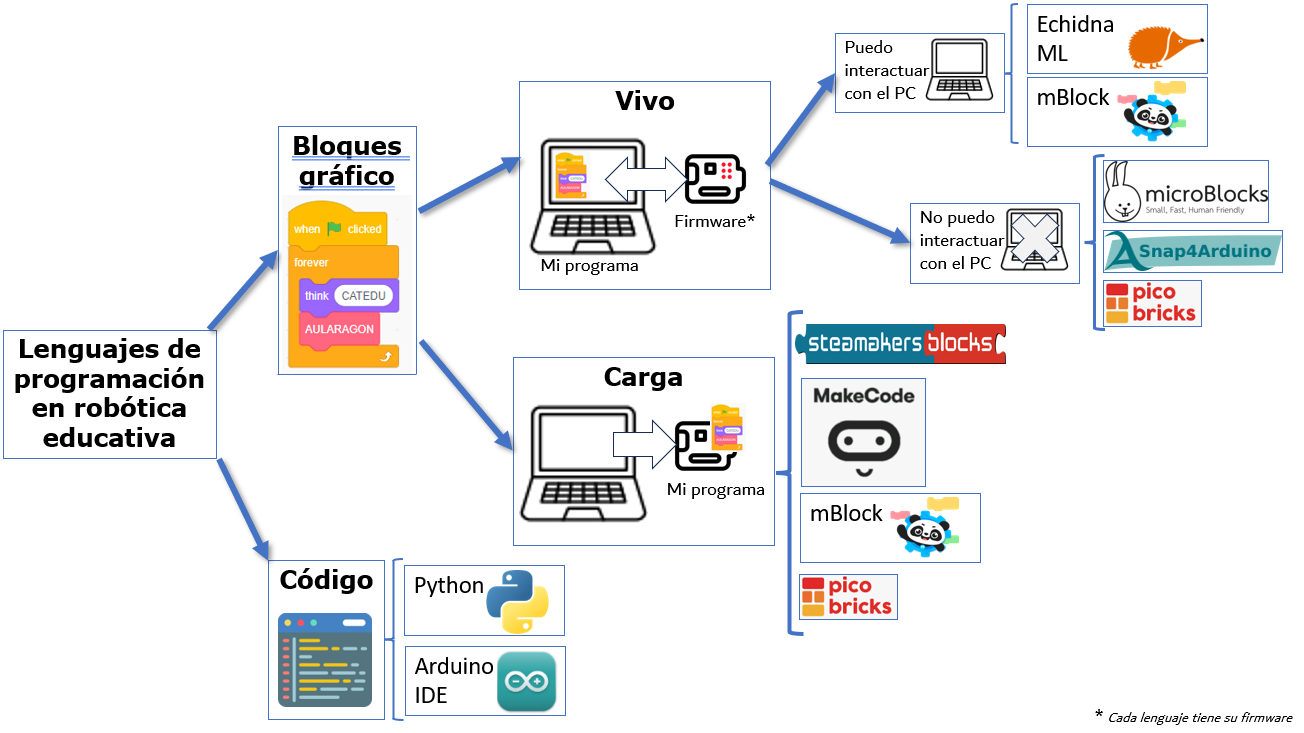

EN VIVO ¿Qué es eso?
Existe una posibilidad de utilizar la placa "en vivo" frente a "cargar" el programa en la placa.
Es decir, interactuando con el ordenador. El programa está en el PC. En la placa hay un firmware que le dice que este a las órdenes del PC.  De esta manera podemos por ejemplo:
     - Enviar órdenes desde el ordenador a la placa.
                      Por ejemplo que al pulsar la tecla espacio que se encienda el led D13
    - Enviar información desde la placa al ordenador
                  Por ejemplo que muestre por pantalla nos muestre la cantidad de luz, que registra el sensor LDR, etc...
Que nosotros sepamos, estos programas permiten la programación en vivo :
               - mBlock placas: Arduino, Microbit, Raspberry Pi, ... robots de Makeblock: mBot, Cyberpi...
               - Microbloks https://microblocks.fun/  placas: Arduino, Microbit, ESP32, RaspberryPico, .... ver minitutorial
                -Snap4Arduino para placas Arduino
               -EchidnaScratch CURSO DE ECHIDNA

VENTAJAS LA PROGRAMACIÓN EN VIVO PERMITE MUCHO JUEGO Y POSIBILIDADES A LA HORA DE ELABORAR PROYECTOS
INCONVENIENTES: Necesitas el ordenador encendido y conectado al robot.

Es importante que entiendas que para trabajar en vivo, la placa tiene que tener cargado un "firmware" para que interactúe con el ordenador.

P: ¿Qué es eso de "firmware"?
R: No es más que un software que se graba en los chips de la placa.
P ¿Y por qué se llama así, y no se llama software o programa y en paz?
R: Digamos que como se graba en los chips, es un medio camino entre software y hardware, para diferenciarlo del software habitual.

EN CARGA ¿Qué es eso?
Simplemente el programa que estas haciendo se carga en la placa
VENTAJAS: Eres independiente del ordenador, tu robot funciona independiente
DESVENTAJAS Pierdes todas las posibilidades de utilizar los recursos de un ordenador, teclado, pantalla, webcam, altavoces...

Es importante que si cargas tu programa en la placa, pierdes lo que había antes
Es decir, si quieres volver a trabajar EN VIVO tienes que cargar el firmware correspondiente.

VENTAJAS E INCONVENIENTES
LENGUAJE GRÁFICO POR BLOQUES vs CÓDIGO

El lenguaje gráfico por bloques es un lenguaje sencillo de utilizar, nos evita tener en cuenta muchas librerías y cálculos.

Otra ventaja, es que el lenguaje por bloques es el único que permite programación "en vivo"

Por ejemplo, la instrucción leer valor distancia el sensor ultrasonidos, mediante programación por bloques es


mientras que en código es

double distancia;

double fnc_ultrasonic_distance(int _t, int _e){
	unsigned long dur=0;
	digitalWrite(_t, LOW);
	delayMicroseconds(5);
	digitalWrite(_t, HIGH);
	delayMicroseconds(10);
	digitalWrite(_t, LOW);
	dur = pulseIn(_e, HIGH, 18000);
    // devuelve cuanto tarda el pulso alto en microseg; 18000 es el tiempo a esperar limite
	if(dur==0)return 999.0;
	return (dur/57);
    // la velocidad del sonido es 344m/s = 34400 cm/seg = 0,0344 cm/microseg
   // como v=e/t luego e = v*t y como cuenta la ida y la vuelta distancia = v*t/2
   // luego distancia = 0,0344/2 * dur = dur/57
}

void setup()
{
  	pinMode(6, OUTPUT);
	pinMode(5, INPUT);

}


void loop()
{

  	distancia = fnc_ultrasonic_distance(6,5);

}

Como se puede ver en código, tiene que calcular la distancia haciendo cálculos del tiempo de rebote del eco, mientras que el gráfico es sumamente sencillo y se centra en el objetivo del algoritmo a crear, no en lo accesorio. Esto hace que un lenguaje gráfico por bloques se puede aplicar desde los 8 años.

Por otra parte, el lenguaje código tiene todo el potencial, es decir, no todo está en los lenguajes gráficos. Si se quiere cosas más avanzadas, hay que recurrir al código.

Un lenguaje gráfico se convierte en lenguaje código, pero al revés no se puede, debido a que el código es más depurado y no tiene la información necesaria para volver a su origen en bloques, ya lo has visto con el anterior ejemplo, el código tiene más información.

¿No te lo crees? Haz la prueba, métete en https://www.tinkercad.com/ crea un programa con bloques, dale a la pestaña de código y te aparecerá una advertencia que perderás el programa con bloques ! no puedes volver atrás!

Curiosamente, tiene una opción bloques+código que traduce cada bloque con un código, es decir, traduce cada bloque sin perder información, sólo de esa manera se puede pasar de bloques a código y viceversa.

2024-09-23 10_51_49-Circuit design PIN0-CORE-CREW - Tinkercad.png

Imagen Federico Coca Notas sobre ESP32 STEAMakers CC-BY-SA

El lenguaje código se traduce en lenguaje máquina (ceros y unos) entendible para el microprocesador, pero al revés no se puede.

En este vídeo, en mi opinión se olvida de mBlock, Snap4Arduino, S4A pero puedes ver un vistazo de los diferentes editores

OPCIÓN SIMULACIÓN

Incluimos dentro del apartado de Software los diferentes programas que hay para simular placas electrónicas como Arduino, ESP32, etc...

Tinkercad

Esta herramienta https://www.tinkercad.com aparece en el Curso Arduino con código  en la práctica Comunicación entre dos Arduinos, pero también es una plataforma que sirve para hacer los diseños de elementos 3D, ver curso Impresión 3D con Tinkercad

Tiene la ventaja que es aplicación online, muy visual y buscan un reflejo de la práctica real, además de estar la herramienta adaptada al aula (gestión de alumnos y proyectos). Como  desventajas podemos decir que no tiene mucha variedad de componentes electrónicos y la simulación es algo lenta.

Wokwi

Si Tinkercad se queda corto, puedes probar esta plataforma https://wokwi.com/ con muchas posibilidades. Es online y puede trabajar con multitud de placas: ArduinoUno, ESP32, Raspberry,,,,
Como única desventaja que encontramos, es que echamos de menos la realidad de Tinkercad, por ejemplo no puedes poner una placa protoboard para realizar las conexiones, pero a cambio se gana simplicidad de cableado.

2022-12-05 10_14_42-Knob.ino - Wokwi Arduino and ESP32 Simulator.png

UnoArduSim

Es una aplicación local.  UnoArduSim además es una aplicación portable fácil de instalar y con los elementos de leds, motores servos ya preparados, ideal para ejemplos sencillos y para examinar señales y no depender de Internet, pero no es tan versátil.

OPCIÓN SÓLO DIBUJAR
  • TinkerCad es un buen programa para dibujar los planos
    • ➕permite también la simulación
    • ➕ permite embeber y compartir
    • ➖  no tiene muchos componentes
  • Fritzing es un clásico. Es un programa portable.
    • ➕ Tiene muchos componentes
    • ➖ no es gratis, hay que pagar 8€
  • Circuit canvas
    • ➕ puede compartir por ejemplo
    • ➕ tiene buenos tutoriales sobre electrónica
    • ➖ todo en inglés
